Северо-Западная производственная компания (СЗПК) специализируется на реализации проектов в сфере строительства коммерческих, промышленных, жилых объектов на всей территории России. Производственная база площадью 6000 м² способна обеспечить объем продукции более 700 км кабеленесущих трасс в месяц. С 2008 года предприятие произвело и установило свыше 1 000 000 м кабельного лотка заказчикам в России и за рубежом. Кабельные электромонтажные системы завода ЭТИС-СЗПК сертифицированы, соответствуют всем российским и международным стандартам.
Ассортимент лотков СЗПК:
Реализуем оптом и в розницу кабельные лотки СЗПК
Проволочные лотки
Лестничные лотки
Короба и лотки листовые
Короба и лотки вертикальные, огнеупорные
Характеристики лотков СЗПК

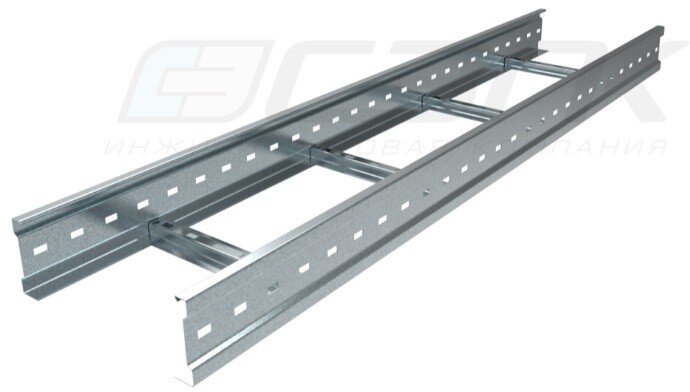

Лестничные лотки
Лестничные лотки производства СЗПК - это высокопрочные изделия, используемые на промышленных объектах для бережной прокладки кабеля и проводов.
Расстояние между опорами может достигать 6 м, легкий и быстрый монтаж и небольшой вес делают лестничные лотки популярными в применении практически в любой области гражданского и промышленного строительства.
Используются в коррозийных и агрессивных средах, на предприятиях химической, газовой, металлургической промышленности. Применяются для монтажа на кабельных эстакадах, галереях, коллекторах и тоннелях, внутри и снаружи помещений.
Особенности:
- Высокая несущая способность
- Расстояние между опорами до 6 метров
- Изготавливаются для всех климатических зон и исполнений
- Широкий ассортимент фасонных и соединительных элементов
- Применяются в районах с высокой снеговой нагрузкой
Варианты исполнения:
«Цинк. Сендз.» Соответствие климатическим исполнениям: У2; ХЛ2; УХЛ2; УТ2,5.
«Гор. Цинк» Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
«RAL» Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
Соответствие климатическим исполнениям: УТ 1,5; УТ2,5; УХЛ2,5; У3.
«Нерж.» Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5.

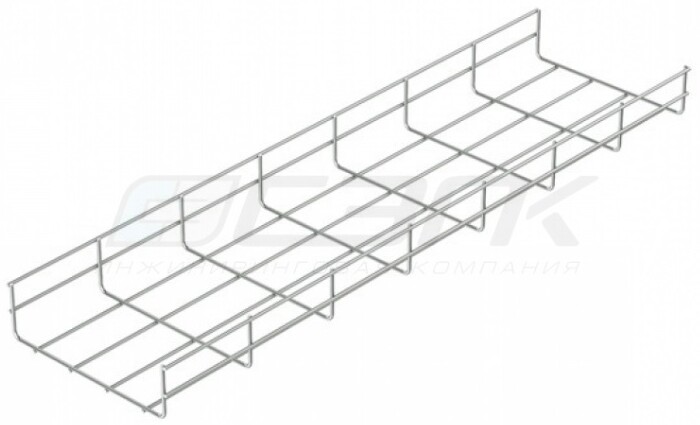

Проволочные лотки
Проволочные лотки производства СЗПК - это электромонтажные сетчатые изделия высокого качества, позволяющие строить надежные кабельные трассы до 1000В, изготавливается из проволоки диаметром 3,5 мм и 4 мм. Метод производства - контактная сварка. Основное использование - монтаж большого количества кабеля, с возможностью свободного доступа к нему.
СЗПК производит проволочные лотки в стандартном исполнение и в более мощном (усиленный проволочный лоток), из проволоки диаметром 5 мм, шириной 200, 300, 400, 500 или 600 мм, высотой 35, 60, 85, 105 мм.
Серия сетчатых лотков СПЛ и СПЛУ состоит из прямых секций и имеет множество аксессуаров, позволяющих с легкостью производить монтаж конструкций и строить трассу в любых направлениях.
Проволочные лотки СПЛ, стандартные размеры
СПЛ используются для монтажа кабельной трассы напряжением до 1000В.
Преимущества: Лоток СПЛ позволяет создавать любые конструкции, изгибы и повороты трассы, дает возможность свободного доступа к кабелю, имеет легкий вес.
Технические характеристики:
Климатическое исполнение: У3– электрохимическое цинкование.
Длина прямой секции: 3000 мм
Диаметр проволоки: 3,5 - 4 мм
ГОСТ 3282-74
Проволочные лотки усиленные СПЛУ, стандартные размеры
СПЛУ - монтаж трассы напряжением до 1000В.
Преимущества: Лоток СПЛУ позволяет легко создавать любые конфигурации, имеют легкий вес и высокую несущую способность.
Технические характеристики:
Климатическое исполнение: У3– электрохимическое цинкование.
Длина прямой секции: 3000 мм
Диаметр проволоки: 5 мм
ГОСТ 3282-74
Короба и лотки листовые
Лотки листовые и короба производства СЗПК – это изделия, предназначенные для прокладки кабеля и проводов. Они обеспечивают надежную поддержку кабеля в электромонтажных сетях. Изготавливаются из стали различной толщины, что позволяет подобрать оптимальное решение для кабельной трассы в зависимости от нагрузок и допустимого шага опор.
Лотки листовые серии СЛГ, СЛП, СКВ, СКВП – это универсальное комбинирование кабельных трасс различного назначения. Инженерным отделом компании разработан большой спектр соединительных элементов и различных фасонных изделий, обеспечивающих легкий монтаж трасс при любой сложности, всевозможных вариантах прокладки кабельных трасс, сложных поворотов кабельных линий, высотных перепадов кабельной трассы.
Лотки и короба листовые монтируются внутри и снаружи помещений. Применяются в гражданском и промышленном строительстве. Используются в агрессивных средах, на нефтехимических предприятиях, в газовой, химической, металлургической и пищевой промышленности. Обладают высокой несущей способностью.
Технические характеристики:
Расстояние между опорами до 3 метров (см. таблицы нагрузок)
Широкий ассортимент фасонных и соединительных элементов
Изготавливаются для всех климатических зон и исполнений
Варианты исполнения:
«Цинк. Сендз.» Cоответствие климатическим исполнениям: У2; ХЛ2; УХЛ2; УТ2,5
«Гор. цинк» Cоответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
«RAL» Cоответствие климатическим исполнениям: УТ 1,5; УТ2,5; УХЛ2,5; У3 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
«Нерж.» Cоответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
Короба и лотки вертикальные
Короба и лотки вертикальные производства СЗПК применяются для подъема и спуска кабелей в высотных сооружениях, шахтах, тоннелях.
Монтируются внутри и снаружи помещений.
Используются в агрессивных средах, на предприятиях химической, газовой, металлургической промышленности, в горных, промышленных комплексах.
Варианты исполнения:
«Цинк. Сендз.» Соответствие климатическим исполнениям: У2; ХЛ2; УХЛ2; УТ2,5
«Гор. Цинк» Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
«RAL» Соответствие климатическим исполнениям: УТ 1,5; УТ2,5; УХЛ2,5; У3 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
«Нерж.» Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
Короба напольные
Короба напольные производства СЗПК применяются для прокладки кабеля и проводов по полу помещений.
Конструкция напольных коробов производства СЗПК позволят применять их как над уровнем чистого пола, так и при прокладке в тоннелях с последующей заливкой бетоном в уровень пола.
Возможно изготовление коробов в исполнениях для всех климатических зон.
Особенности:
• Устойчивость к внешним воздействиям
• Возможность обслуживания кабельной трассы
• Изготавливаются для всех климатических зон и исполнений
Короба световые
Короба напольные производства СЗПК применяются для прокладки кабеля и проводов по полу помещений.
Конструкция напольных коробов производства СЗПК позволят применять их как над уровнем чистого пола, так и при прокладке в тоннелях с последующей заливкой бетоном в уровень пола.
Возможно изготовление коробов в исполнениях для всех климатических зон.
Варианты исполнения:
«Цинк. Сендз.» Соответствие климатическим исполнениям: У2; ХЛ2; УХЛ2; УТ2,5
«Гор. Цинк» Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
«RAL» Соответствие климатическим исполнениям: УТ 1,5; УТ2,5; УХЛ2,5; У3. Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
«Нерж.» Соответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.

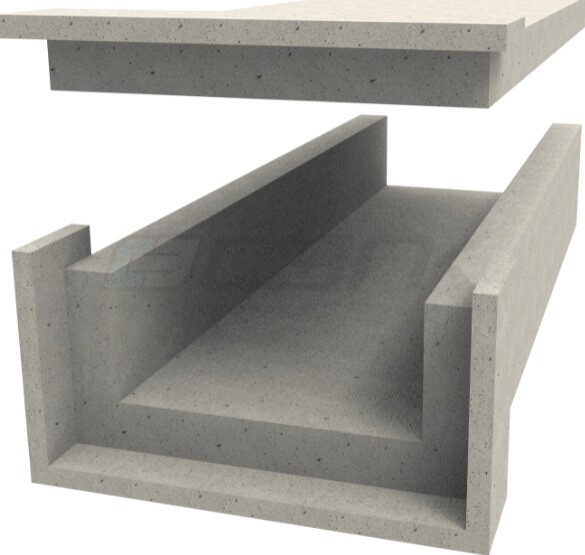

Короба огнеупорные
Огнеупорные короба СКО и СКОВ изготавливаются из специального огнезащитного материала с пределом огнестойкости 45 и 90 минут.
Короба СКО и СКОВ предназначены для прокладки кабеля внутри помещений. При прокладке коробов снаружи помещений, а также в помещениях с повышенной влажностью должна быть предусмотрена защита короба от внешних воздействий.
Короба поставляются на объект как в собранном виде, так и в качестве полуфабриката с последующей сборкой на объекте.
При уличной прокладке комплектуются с защитным кожухом.
Назначение:
Прокладка проводов и кабелей напряжением до 1000В при прокладке кабельных линий в горизонтальной плоскости.
Основные отличия:
• Монтируются внутри и снаружи помещений.
• Предел огнестойкости 40-90 минут.
• Применяются в гражданском и промышленном строительстве.
• Используются во взрывоопасных средах.
