Шинопровод Zucchini средней мощности серии MR на токи от 160А до 1000А
Общие сведения
Шинопроводы серия MR (Medium Rating) Zucchini идеально подходят для распределения электроэнергии средней мощности в производственных помещениях, а также для поэтажного распределения электроэнергии в коммерческих и общественных зданиях (банках, торговых и офисных центрах и т.д.).
Преимущества шинопровода Zucchini MR
• простота, быстрота и гибкость проектирования и монтажа линий питания
• шинопроводы на ток 160–800 А выпускаются с проводниками из алюминиевого сплава, а на 250–1000 А – с проводниками из меди чистотой 99,9%
• широкий выбор отводных блоков на ток от 16 до 1000 А с возможностью комплектации устройствами защиты: предохранителями, модульными автоматическими выключателями серии DX, автоматическими выключателями в литом корпусе серии DPX производства Legrand
• соответствие стандартам МЭК 60439-1 и 60439-2
• передача номинального тока возможна при температуре в помещении 40°C, что выше требований стандарта (35°C)
• все компоненты шинопровода (прямые элементы, углы) на одном конце снабжены соединением типа «моноблок», а на другом – крышкой соединения (IP55), что обеспечивает быстрый и простой монтаж.
Прямые элементы
Прямые элементы шинопроводов MR обладают следующими особенностями:
• Кожух из оцинкованной по способу Cендзимира стали высокого качества используется в качестве проводника защитного заземления (PE).
• Габаритные размеры от 75 до 135 x 196 мм.
• Окрашенный кожух – по заказу.
• Количество проводников: 4 одинакового сечения (3L+N) и кожухом в качестве PE, или 5 для MRfull (3L+N+FE+PE); проводники изготавливаются из алюминия или электролитической меди чистотой 99,9 %.
• Усиленные стекловолокном пластмассовые разделительные перегородки между проводниками обладают классом огнестойкости V1 согласно UL94, и выдерживают испытание раскаленной нитью в соответствии с МЭК 60695-2-10.
• Точки отвода для установки втычных отводных блоков расположены через каждый метр с обеих сторон шинопровода (3+3 точки на каждые 3 м); точки отвода открываются и закрываются автоматически при установке и снятии отводного блока.
• Электрическое соединение типа «моноблок» с посеребренными контактами позволяет быстро и надежно соединять проводники фаз и РЕ. «Моноблок» имеет болт со срывной головкой, что гарантирует правильное усилие затяжки
и надежное долговременное соединение.
• При условии установки крышек на точки отвода все компоненты и аксессуары серии MR обладают степенью защиты IP55. Без крышек точек отвода шинопроводы обладают степенью защиты IP52, если они установлены на ребро, или IP40, если они установлены плашмя (точками отвода вверх).
• Огнестойкость шинопровода в сборе соответствует требованиям стандарта МЭК 60332-3.
Блоки подачи питания
Служат для подключения трассы MR к кабельной линии или непосредственно к электрораспределительному щиту. К винтовым зажимам блоков на 160 и 250 А можно подсоединять жилы сечением до 150 мм2; при более высоких номинальных токах на жилы требуется надевать кабельные наконечники, которые подсоединяются к поставляемым в комплекте клеммам. В серию MR входит центральный блок подачи питания и блок подачи питания с выключателем-разъединителем, позволяющим отключать линию для выполнения обслуживания или изменения схемы.
Блок подачи питания
Торцевая заглушка
Обеспечивает степень защиты IP55 на конце линии питания.
Торцевая заглушка
Элементы крепления
Имеются крепежные элементы для всех возможных случаев крепления шинопровода – на стену, к потолку, к балкам и т.д. Шинопровод крепится или непосредственно кронштейном подвеса, или с использованием различных опорных элементов.
Вертикальный кронштейн подвеса
Отводные блоки
Предназначены для подачи питания на трехфазные нагрузки с номинальным током от 16 до 1000 А.
Блоки делятся на две основных категории:
1) Втычные отводные блоки (16 – 630 А):
• При нагрузке до 32 А могут устанавливаться и сниматься под напряжением.
• Блоки 63 – 630 A оборудованы сблокированным с крышкой выключателем, отключающим ток при открывании крышки.
• Для большей безопасности при выполнении работ по обслуживанию нагрузки крышка блока может быть заблокирована навесным замком в открытом (разомкнутом) положении.
• Контакт защитного заземления (РЕ) замыкается первым при установке блока в точку отвода, и размыкается последним при его снятии.
• Все изолирующие пластмассовые детали успешно выдержали испытание раскаленной нитью в соответствии с МЭК 60695-2-1, и обладают классом огнестойкости V2 согласно UL94.
• В стандартном исполнении степень защиты IP55 обеспечивается без использования дополнительных элементов.
• Версии выпускаемых отводных блоков:
- с тремя держателями предохранителей
- с рейкой DIN для модульных автоматических выключателей серии DX производства Legrand
- с розетками типа EEC и Schuko (немецкий стандарт)
- с держателем предохранителя и выключателемразъединителем категории AC23
- для установки автоматических выключателей в литом корпусе.
2) Отводные блоки болтового типа (630 – 1000 А):
• Очень простой, быстрый и надежный монтаж.
• Высокий номинальный ток.
• Надежное закрепление на шинопроводе с помощью такого же, как у прямых элементов, соединения «моноблок».
• Блоки снимаются только при отключении питания от трассы шинопровода.
• Версии выпускаемых блоков подачи питания:
- с держателем предохранителя и выключателемразъединителем категории AC23
- с автоматическими выключателями в литом корпусе.

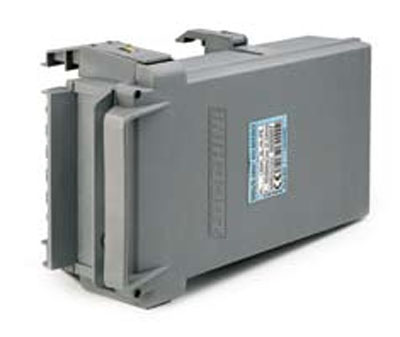

Отводной блок с возможностью установки модульных автоматических выключателей
Отводной блок с встроенным выключателем-разъединителем
Элементы трассы и дополнительные принадлежности
Компания Zucchini поставляет различные элементы, позволяющие удовлетворить любые требования по монтажу шинопроводов:
a) Углы (90°). Позволяют изменять направление трассы по вертикали и горизонтали. Система быстрого соединения такая же, как у прямых элементов. Стандартная степень защиты IP55.

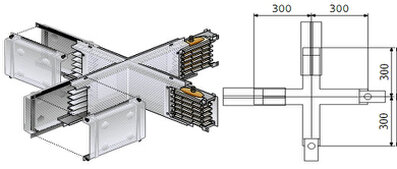

б) T-образные, Х-образные элементы, а также двойные углы (Z-образные). Стандартная степень защиты IP55.
в) Прямые элементы с огнепреградительными барьерами (внутренними и внешними) S120 (сертифицированная огнестойкость – 120 мин.). Лабораторные испытания согласно стандартам DIN 4102-9 и EN 1366-3 подтвердили, что при правильной установке данные элементы сохраняют огнезащитные свойства стен.
г) Прямые элементы с пятью точками отвода с одной стороны, идеально подходящие для вертикального распределения или для применений с большим количеством отводов.
д) Прямые элементы без точек отвода, предназначенные только для передачи электроэнергии.
Преимущества трассы MR особенно видны в вертикальных установках (для поэтажного распределения), поскольку при этом не нужно использовать специальные элементы для осевой блокировки и компенсации теплового расширения. Обе эти функции выполняет соединение типа «моноблок».
Особенности

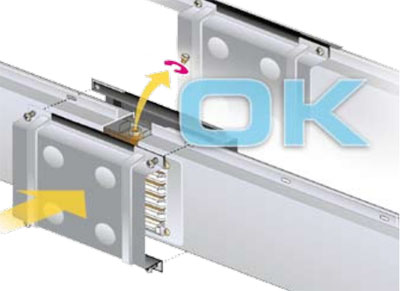

Предварительно установленное соединение типа "моноблок"
Все элементы трассы шинопровода (прямые элементы, углы и т.д.) поставляются вместе с установленным на заводе соединением типа «моноблок». Подобная система обеспечивает быструю установку и легкость в обслуживании и хранении.
Очень быстрый монтаж
Соединение типа «моноблок» и болт со срывной головкой обеспечивают очень быструю сборку элементов трассы шинопровода.

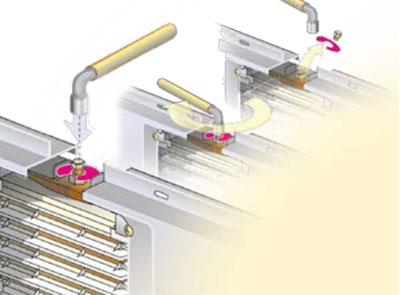

Динамометрическое соединение типа "моноблок"
Затягивание «динамометрического» болта на соединении «моноблок» до срыва его головки обеспечивает электрическое соединение элементов. Срыв головки гарантирует долговременную надежность и безопасность работы. При повторном использовании моноблока следует затянуть второй болт динамометрическим ключом со следующими настройками: 34 Нм (алюминиевые шины до 315 А, медные –до 400 А) или 55 Нм (алюминиевые шины до 800 А, медные – до 1000 А).
Защитные крышки
Если соединение типа «моноблок» не затянуто должным образом, головка динамометрического болта не допустит механического соединения до конца. Крышки соединений и уплотнения защищают элемент во время транспортировки и хранения, и будучи установленными, обеспечивают механическую прочность и степень защиты.
Степень защиты «IP»
Шинопровод MR в положении «на ребро» обеспечивает степень защиты IP52. Простым добавлением аксессуаров типа «крышка точки отвода» степень защиты повышается до IP55.
Превосходное сопротивление огню
Шинопровод MR имеет в своем составе огнестойкие элементы «огнепреградительный барьер» (S120 согласно стандарту DIN – 4102 – 9), которые гарантируют, что шинопровод будет функционировать в условиях пожара (Е120 согласно стандарту DIN 4102 – 12). Пожарная нагрузка шинопровода MR чрезвычайно мала по сравнению с количеством пластиков, необходимых для изоляции кабелей такой же мощности.
Тест спиралью накаливания
Все применяемые пластмассы выдержали испытание спиралью накаливания (в соответствии со стандартом МЭК 60439-2).
Типы
Шинопровод MR имеет 4 проводника одинакового сечения (3L+N), а кожух является проводником защитного заземления (РЕ). Шинопровод MRf (full – полный) имеет 5 проводников одинакового сечения (3L+N+FE+PE). Шинопроводы MR
и MRf имеют кожух из оцинкованной стали, который по запросу может быть окрашен (необходимо указать код цвета RAL при заказе).
Простой и надежный
Соединение типа «моноблок» обеспечивает компенсацию теплового расширения проводников, таким образом отпадает необходимость использования специальных компенсирующих элементов, даже в относительно длинных трассах.
Если шинопровод установлен вертикально (поэтажное распределение) не нужно использовать элементы осевой блокировки, поскольку «моноблок» препятствует скольжению проводников.
Максимальная прочность
Шинопроводы серии MR разрабатывались для тяжелых производственных условий. Степень защиты от ударов кожуха шинопровода MR максимальна для стандарта МЭК 60068-2-62: IK10.
НОМИНАЛЬНЫЙ ТОК В ЗАВИСИМОСТИ ОТ МАТЕРИАЛА ПРОВОДНИКОВ | ||||||||
| Материал | Ток, А | |||||||
Алюминий | 160 | 250 | 315 | 400 | 500 | 630 | 800 | - |
Медь | - | 250 | 315 | 400 | - | 630 | 800 | 1000 |
Шинопровод Zucchini серии MR
Компоненты шинопровода Zucchini
Прямые элементы длиной 3 м с точками отвода 3+3 (на обеих сторонах )
Прямой элемент с фиксированными точками отвода.
* только для шинопровода MRf
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||||
| 160 | 3000 | 3+3 | 5040 01 01 | 19.9 | - | - |
| 250 | 3000 | 3+3 | 5040 01 02 | 20.9 | 5540 01 02 | 25.7 |
| 315 | 3000 | 3+3 | 5040 01 03 | 22.8 | 5540 01 03 | 28.1 |
| 400 | 3000 | 3+3 | 5040 01 04 | 33.8 | 5540 01 04 | 36.9 |
| 500 | 3000 | 3+3 | 5040 01 08 | 37.5 | ||
| 630 | 3000 | 3+3 | 5040 01 05 | 41.7 | 5540 01 05 | 56.0 |
| 800 | 3000 | 3+3 | 5040 01 06 | 44.3 | 5540 01 06 | 72.1 |
| 1000 | 3000 | 3+3 | 5540 01 07 | 83.7 |
Прямые элементы длиной 3 м с 5 точками отвода на одной стороне
Элементы с точками отвода на одной стороне могут быть использованы для поэтажного распределения
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||||
| 160 | 3000 | 5+0 | 5040 02 51 | 19.9 | - | - |
| 250 | 3000 | 5+0 | 5040 02 52 | 20.9 | 5540 02 52 | 25.7 |
| 315 | 3000 | 5+0 | 5040 02 53 | 22.8 | 5540 02 53 | 28.1 |
| 400 | 3000 | 5+0 | 5040 02 54 | 33.8 | 5540 02 54 | 36.9 |
| 500 | 3000 | 5+0 | 5040 02 58 | 37.5 | ||
| 630 | 3000 | 5+0 | 5040 02 55 | 41.7 | 5540 02 55 | 56.0 |
| 800 | 3000 | 5+0 | 5040 02 56 | 44.3 | 5540 02 56 | 72.1 |
| 1000 | 3000 | 5+0 | 5540 02 57 | 83.7 |
Таблица кодов
| Модель | Количество проводников | Кожух | Код |
MR | 4 | Оцинкованный | 0 |
MRf | 5 | Оцинкованный | 1 |
MR-P | 4 | Окрашенный | 2 |
MRf-P | 5 | Окрашенный | 3 |
Прямые элементы длиной 3 м без точек отвода
Используются для передачи электроэнергии. Отвод может осуществляться в месте соединения двух элементов (см. «Отводные блоки болтового типа»).
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||||
| 160 | 3000 | 0 | 5040 02 41 | 19.9 | - | - |
| 250 | 3000 | 0 | 5040 02 42 | 20.9 | 5540 02 42 | 25.7 |
| 315 | 3000 | 0 | 5040 02 43 | 22.8 | 5540 02 43 | 28.1 |
| 400 | 3000 | 0 | 5040 02 44 | 33.8 | 5540 02 44 | 36.9 |
| 500 | 3000 | 0 | 5040 02 48 | 37.5 | ||
| 630 | 3000 | 0 | 5040 02 45 | 41.7 | 5540 02 45 | 56.0 |
| 800 | 3000 | 0 | 5040 02 46 | 44.3 | 5540 02 46 | 72.1 |
| 1000 | 3000 | 0 | 5540 02 47 | 83.7 |
Прямые элементы длиной 1501-2999 мм с 2+2 точками отвода
Прямой элемент с фиксированными точками отвода.
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
При заказе следует указать требуемую длину | Алюминий | Медь | ||||
| 160 | 1501-2999 | 2 + 2 | 5040 01 51 | 13.6 | - | - |
| 250 | 1501-2999 | 2 + 2 | 5040 01 52 | 14.1 | 5540 01 52 | 16.5 |
| 315 | 1501-2999 | 2 + 2 | 5040 01 53 | 14.9 | 5540 01 53 | 17.7 |
| 400 | 1501-2999 | 2 + 2 | 5040 01 54 | 23.3 | 5540 01 54 | 22.0 |
| 500 | 1501-2999 | 2 + 2 | 5040 01 58 | 25.2 | ||
| 630 | 1501-2999 | 2 + 2 | 5040 01 55 | 26.9 | 5540 01 55 | 34.3 |
| 800 | 1501-2999 | 2 + 2 | 5040 01 56 | 28.0 | 5540 01 56 | 42.2 |
| 1000 | 1501-2999 | 2 + 2 | 5540 01 57 | 47.8 |
Прямые элементы длиной 1501-2999 мм без точек отвода
Используются для передачи электроэнергии. Отвод может осуществляться в месте соединения двух элементов
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
При заказе следует указать требуемую длину | Алюминий | Медь | ||||
| 160 | 1501-2999 | 0 | 5040 01 21 | 13.6 | - | - |
| 250 | 1501-2999 | 0 | 5040 01 22 | 14.1 | 5540 01 22 | 16.5 |
| 315 | 1501-2999 | 0 | 5040 01 23 | 14.9 | 5540 01 23 | 17.7 |
| 400 | 1501-2999 | 0 | 5040 01 24 | 23.3 | 5540 01 24 | 22.0 |
| 500 | 1501-2999 | 0 | 5040 01 28 | 25.2 | ||
| 630 | 1501-2999 | 0 | 5040 01 25 | 26.9 | 5540 01 25 | 34.3 |
| 800 | 1501-2999 | 0 | 5040 01 26 | 28.0 | 5540 01 26 | 42.2 |
| 1000 | 1501-2999 | 0 | 5540 01 27 | 47.8 |
Прямые элементы длиной 1000-2999 мм с 1+1 точками отвода
Прямой элемент с фиксированными точками отвода.
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
При заказе следует указать требуемую длину | Алюминий | Медь | ||||
| 160 | 1000-1500 | 1 + 1 | 5040 01 41 | 13.6 | - | - |
| 250 | 1000-1500 | 1 + 1 | 5040 01 42 | 14.1 | 5540 01 42 | 16.5 |
| 315 | 1000-1500 | 1 + 1 | 5040 01 43 | 14.9 | 5540 01 43 | 17.7 |
| 400 | 1000-1500 | 1 + 1 | 5040 01 44 | 23.3 | 5540 01 44 | 22.0 |
| 500 | 1000-1500 | 1 + 1 | 5040 01 48 | 25.2 | ||
| 630 | 1000-1500 | 1 + 1 | 5040 01 45 | 26.9 | 5540 01 45 | 34.3 |
| 800 | 1000-1500 | 1 + 1 | 5040 01 46 | 28.0 | 5540 01 46 | 42.2 |
| 1000 | 1000-1500 | 1 + 1 | 5540 01 47 | 47.8 |
Прямые элементы длиной 600-1500 мм без точек отвода
Используются для передачи электроэнергии. Отвод может осуществляться в месте соединения двух элементов
Номинальный ток, А | Длина, мм | Количество отводов | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
При заказе следует указать требуемую длину | Алюминий | Медь | ||||
| 160 | 600-1500 | 0 | 5040 01 11 | 13.6 | - | - |
| 250 | 600-1500 | 0 | 5040 01 12 | 14.1 | 5540 01 12 | 16.5 |
| 315 | 600-1500 | 0 | 5040 01 13 | 14.9 | 5540 01 13 | 17.7 |
| 400 | 600-1500 | 0 | 5040 01 14 | 23.3 | 5540 01 14 | 22.0 |
| 500 | 600-1500 | 0 | 5040 01 18 | 25.2 | ||
| 630 | 600-1500 | 0 | 5040 01 15 | 26.9 | 5540 01 15 | 34.3 |
| 800 | 600-1500 | 0 | 5040 01 16 | 28.0 | 5540 01 16 | 42.2 |
| 1000 | 600-1500 | 0 | 5540 01 17 | 47.8 |
Огнеоградительный барьер EI120
При заказе укажите длину элемента A = … мм, который должен быть оборудован огнепреградительным барьером.
При заказе необходимо указать положение внутреннего огнепреградительного барьера. Порядок выполнения измерений показан на рисунке. Длина внутреннего огнеоградительного барьера – 630 мм.
Номинальный ток, А | Алюминий | Медь | ||
внешний | внутренний | внешний | внутренний | |
| 160 | 554EFB01 | 554IFB01 | ||
| 250 | 554EFB01 | 554IFB02 | 554EFB01 | 554IFB01 |
| 315 | 554EFB01 | 554IFB03 | 554EFB01 | 554IFB02 |
| 400 | 554EFB02 | 554IFB04 | 554EFB01 | 554IFB05 |
| 500 | 554EFB02 | 554IFB06 | ||
| 630 | 554EFB02 | 554IFB07 | 554EFB02 | 554IFB04 |
| 800 | 554EFB02 | 554IFB08 | 554EFB02 | 554IFB06 |
| 1000 | 554EFB02 | 554IFB07 | ||
Крышка точки отвода IP55
Для всех шинопроводов серии MR. Код для заказа: 50403601 Масса: 0,1 кг
Элементы изменения направления
Горизонтальный угол (300+300 мм) правый
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 03 01 | 8.1 | ||
| 250 | 5040 03 02 | 8.2 | 5540 03 02 | 16.5 |
| 315 | 5040 03 03 | 8.4 | 5540 03 03 | 17.7 |
| 400 | 5040 03 04 | 14.5 | 5540 03 04 | 22.0 |
| 500 | 5040 03 08 | 14.9 | ||
| 630 | 5040 03 05 | 15.4 | 5540 03 05 | 34.3 |
| 800 | 5040 03 06 | 15.7 | 5540 03 06 | 42.2 |
| 1000 | 5540 03 07 | 47.8 |
Горизонтальный угол(300+300 мм) левый
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 03 11 | 8.1 | ||
| 250 | 5040 03 12 | 8.2 | 5540 03 12 | 9.2 |
| 315 | 5040 03 13 | 8.4 | 5540 03 13 | 9.6 |
| 400 | 5040 03 14 | 14.5 | 5540 03 14 | 11.0 |
| 500 | 5040 03 18 | 14.9 | ||
| 630 | 5040 03 15 | 15.4 | 5540 03 15 | 18.7 |
| 800 | 5040 03 16 | 15.7 | 5540 03 16 | 21.4 |
| 1000 | 5540 03 17 | 23.3 |
Вертикальный угол (300+300 мм) правый
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 04 01 | 8.1 | ||
| 250 | 5040 04 02 | 8.2 | 5540 04 02 | 9.2 |
| 315 | 5040 04 03 | 8.4 | 5540 04 03 | 9.6 |
| 400 | 5040 04 04 | 14.5 | 5540 04 04 | 11.0 |
| 500 | 5040 04 08 | 14.9 | ||
| 630 | 5040 04 05 | 15.4 | 5540 04 05 | 18.7 |
| 800 | 5040 04 06 | 15.7 | 5540 04 06 | 21.4 |
| 1000 | 5540 04 07 | 23.3 |
Вертикальный угол (300+300 мм) левый
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 04 11 | 8.1 | ||
| 250 | 5040 04 12 | 8.2 | 5540 04 12 | 9.2 |
| 315 | 5040 04 13 | 8.4 | 5540 04 13 | 9.6 |
| 400 | 5040 04 14 | 14.5 | 5540 04 14 | 11.0 |
| 500 | 5040 04 18 | 14.9 | ||
| 630 | 5040 04 15 | 15.4 | 5540 04 15 | 18.7 |
| 800 | 5040 04 16 | 15.7 | 5540 04 16 | 21.4 |
| 1000 | 5540 04 17 | 23.3 |
Таблица кодов
Специальный горизонтальный угол правый
Номинальный ток, А | Каталожный номер | Каталожный номер |
Алюминий | Медь | |
| 160 | 5040 03 21 | |
| 250 | 5040 03 22 | 5540 03 22 |
| 315 | 5040 03 23 | 5540 03 23 |
| 400 | 5040 03 24 | 5540 03 24 |
| 500 | 5040 03 28 | |
| 630 | 5040 03 25 | 5540 03 25 |
| 800 | 5040 03 26 | 5540 03 26 |
| 1000 | 5540 03 27 |
Специальный горизонтальный угол левый
При заказе следует указать требуемую длину
Размеры, мм
Мин. Макс.
250 ≤ A ≤ 900
250 ≤ B ≤ 900
Номинальный ток, А | Каталожный номер | Каталожный номер |
Алюминий | Медь | |
| 160 | 5040 03 31 | |
| 250 | 5040 03 32 | 5540 03 32 |
| 315 | 5040 03 33 | 5540 03 33 |
| 400 | 5040 03 34 | 5540 03 34 |
| 500 | 5040 03 38 | |
| 630 | 5040 03 35 | 5540 03 35 |
| 800 | 5040 03 36 | 5540 03 36 |
| 1000 | 5540 03 37 |
Специальный вертикальный угол правый
Номинальный ток, А | Каталожный номер | Каталожный номер |
Алюминий | Медь | |
| 160 | 5040 04 21 | |
| 250 | 5040 04 22 | 5540 04 22 |
| 315 | 5040 04 23 | 5540 04 23 |
| 400 | 5040 04 24 | 5540 04 24 |
| 500 | 5040 04 28 | |
| 630 | 5040 04 25 | 5540 04 25 |
| 800 | 5040 04 26 | 5540 04 26 |
| 1000 | 5540 04 27 |
Специальный вертикальный угол левый
Размеры, мм
Мин. Макс.
300 ≤ A ≤ 900
300 ≤ B ≤ 900
При заказе следует указать требуемую длину
Номинальный ток, А | Каталожный номер | Каталожный номер |
Алюминий | Медь | |
| 160 | 5040 04 31 | |
| 250 | 5040 04 32 | 5540 04 32 |
| 315 | 5040 04 33 | 5540 04 33 |
| 400 | 5040 04 34 | 5540 04 34 |
| 500 | 5040 04 38 | |
| 630 | 5040 04 35 | 5540 04 35 |
| 800 | 5040 04 36 | 5540 04 36 |
| 1000 | 5540 04 37 |
Компоненты шинопровода
Двойные углы
Двойной горизонтальный угол (Правый + Левый)
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 03 41 | 10.29 | ||
| 250 | 5040 03 42 | 10.55 | 5540 03 42 | 12.23 |
| 315 | 5040 03 43 | 11.06 | 5540 03 43 | 12.97 |
| 400 | 5040 03 44 | 18.37 | 5540 03 44 | 15.72 |
| 500 | 5040 03 48 | 19.5 | ||
| 630 | 5040 03 45 | 20.55 | 5540 03 45 | 25.77 |
| 800 | 5040 03 46 | 21.2 | 5540 03 46 | 30.88 |
| 1000 | 5540 03 47 | 34.55 |
Двойной горизонтальный угол (Левый + Правый )
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 03 51 | 10.29 | ||
| 250 | 5040 03 52 | 10.55 | 5540 03 52 | 12.23 |
| 315 | 5040 03 53 | 11.06 | 5540 03 53 | 12.97 |
| 400 | 5040 03 54 | 18.37 | 5540 03 54 | 15.72 |
| 500 | 5040 03 58 | 19.5 | ||
| 630 | 5040 03 55 | 20.55 | 5540 03 55 | 25.77 |
| 800 | 5040 03 56 | 21.2 | 5540 03 56 | 30.88 |
| 1000 | 5540 03 57 | 34.55 |
Двойной вертикальный угол (Правый + Левый)
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 04 41 | 10.29 | ||
| 250 | 5040 04 42 | 10.55 | 5540 04 42 | 12.23 |
| 315 | 5040 04 43 | 11.06 | 5540 04 43 | 12.97 |
| 400 | 5040 04 44 | 18.37 | 5540 04 44 | 15.72 |
| 500 | 5040 04 48 | 19.5 | ||
| 630 | 5040 04 45 | 20.55 | 5540 04 45 | 25.77 |
| 800 | 5040 04 46 | 21.2 | 5540 04 46 | 30.88 |
| 1000 | 5540 04 47 | 34.55 |
Двойной вертикальный угол (Левый + Правый )
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 5040 04 51 | 10.29 | ||
| 250 | 5040 04 52 | 10.55 | 5540 04 52 | 12.23 |
| 315 | 5040 04 53 | 11.06 | 5540 04 53 | 12.97 |
| 400 | 5040 04 54 | 18.37 | 5540 04 54 | 15.72 |
| 500 | 5040 04 58 | 19.5 | ||
| 630 | 5040 04 55 | 20.55 | 5540 04 55 | 25.77 |
| 800 | 5040 04 56 | 21.2 | 5540 04 56 | 30.88 |
| 1000 | 5540 04 57 | 34.55 |
Двойной вертикальный угол + горизонтальный угол
Двойной горизонтальный угол + вертикальный угол
Компоненты шинопровода
Двойные углы
Горизонтальный Т-образный элемент (300 + 300 + 300 мм)
Различные варианты T-образных элементов позволяют выполнить любые участки трассы шинопровода. Разница между ними состоит в различии направления отдельных плеч элемента и в положении «моноблока».
Возможно изготовление по размерам заказчика.
Горизонтальный X-образный элемент
(300 + 300 + 300 + 300 мм)
Номинальный ток, А | Каталожный номер | Масса, кг | Каталожный номер | Масса, кг |
Алюминий | Медь | |||
| 160 | 50403001 | 15.5 | ||
| 250 | 50403002 | 15.7 | 50403002 | 17.6 |
| 315 | 50403003 | 16.1 | 50403003 | 18.4 |
| 400 | 50403004 | 27.5 | 50403004 | 21.1 |
| 500 | 50403008 | 29.3 | ||
| 630 | 50403005 | 29.1 | 50403005 | 35.2 |
| 800 | 50403006 | 29.5 | 50403006 | 40.2 |
| 1000 | 50403007 | 43.7 |
Блоки подачи питания и торцевые заглушки
Блок подачи питания правый
Блок подачи питания левый
Максимальное сечение кабелей (3 х 120 мм2 + 1 х 70 мм2), или (3 х 150 мм2)
Торцевая заглушка
Для всех шинопроводов серии MR.
Закрывает конец линии и обеспечивает степень защиты IP55 (EN 60529)
Блоки подачи питания и торцевые заглушки
Металлический блок подачи питания правый
По запросу возможна комплектация выключателем-разъединителем AC23. Для большей компактности блок поставляется с соединителем, направленным внутрь. При монтаже установите его в противоположном направлении и закрепите винтами. Отверстие для ввода кабеля сзади: 180 х 290 мм.
Металлический блок подачи питания левый
Для большей компактности блок поставляется с соединителем, направленным внутрь. При монтаже установите его в противоположном направлении и закрепите винтами.
Отверстие для ввода кабеля сзади: 180 х 290 мм.
Торцевые блоки подачи питания с выключателем-разъединителем
Этот элемент защищает линию шинопровода и позволяет отключить линию для обслуживания.
Центральный блок подачи питания
Этот элемент используется для питания шинопровода в любой точке (устанавливается в месте соединения между двумя элементами). Этот блок также используется для снижения падения напряжения на линии.
Отверстие для ввода кабеля сзади: 180 x 290 мм
Элемент подачи питания в щит/трансформатор - правый
Этот элемент позволяет присоединить шинопровод к щиту или к низковольтным выводам трансформатора.
Элемент подачи питания в щит/трансформатор - левый
Этот элемент позволяет присоединить шинопровод к щиту или к низковольтным выводам трансформатора.
Отводные блоки без встроенного выключателя-разъединителя
Стандартное исполнение
С выполненными внутренними соединениями
Отводной блок с встроенным выключателем-разъединителем
С выполненными внутренними соединениями
Отводные блоки Zucchini
Элементы крепления
Как спроектировать трассу на шинопроводе Zucchini серии MR
1. Используйте торцевой блок подачи питания LH (левый).
Это позволит разместить нейтральную шину справа и отводные блоки будут иметь кабельный ввод снизу.
2. Используйте вертикальные кронштейны подвеса в количестве, зависящем от веса трассы.
Для вертикальный линий менее 4 м поместите в основу трассы вертикальный подвес Кат. № 50403711, для больших линий используйте кронштейн Кат. № 50403712 на каждые 300 кг трассы.
3. Используйте стандартные кронштейны подвеса с распорками через каждые 2 метра трассы.
4. Используйте прямые элементы с пятью точками отвода на одной стороне.
5. Используйте прямые элементы с огнепреградительными барьерами для того чтобы обеспечить огнезащиту установки.
При заказе необходимо определить положение огнепреградительного барьера/
6. Отводной блок может быть установлен в место соединения двух прямых элементов или в точку отвода.
7. В конце трассы установите торцевую заглушку IP55.
Перед установкой торцевой заглушки удалите «моноблок», установленный на конце последнего элемента трассы.
8. Установите крышки соединений, чтобы обеспечить степень защиты трассы IP55.
