Шинопроводы большой мощности Zucchini серии SCP на токи от 630А до 6300А
Шинопроводы Zucchini серии SCP предназначены для передачи и распределения электропитания большой мощности, особенно в вертикальном направлении.
Они могут устанавливаться в промышленных, коммерческих и общественных зданиях (заводы, банки, торговые и офисные центры, больницы и т.д.).
Шинопроводы серии SCP выпускаются: для токов от 630 до 4000 А – с проводниками из алюминиевого сплава, для токов от 800 до 6300 А – с медными проводниками.
Суперкомпактные шинопроводы SCP обладают высокой стойкостью к короткому замыканию; кроме того, они позволяют уменьшать падение напряжения в цепи и обеспечивать питанием мощные нагрузки даже в очень ограниченном
рабочем пространстве. В серию SCP входит большое число отводных блоков на ток от 63 до 1250 А, позволяющих обеспечивать питанием и защищать различные нагрузки (при установке блока предохранителей, автоматических выключателей в литом корпусе, автоматических выключателей с электроприводом). Подобно остальным изделиям Zucchini, шинопроводы SCP не только соответствуют стандартам CEI EN 60439‑1/2, но и превосходят их требования относительно условий применения. Так их номинальный ток всегда указывается для средней температуры окружающей среды 40°C, а не 35°C, как того требуют указанные стандарты. Все суперкомпактные шинопроводы SCP могут устанавливаться как в вертикальном, так и горизонтальном (плашмя и на торец) положениях, при этом их характеристики остаются неизменными. Шинопроводы SCP не требуют обслуживания, за исключением обязательных периодических осмотров, требуемых стандартом МЭК 60364. Проверка момента затяжки резьбовых соединений может выполняться квалифицированным специалистом даже когда шинопровод находится под напряжением.
Конструктивные особенности
Кожух шинопровода SCP состоит из четырех формованных С-образных профилей толщиной 1,5 мм с окантованными краями. Кожух обеспечивает превосходные электромагнитные характеристики и рассеяние тепла. Он изготовлен из листовой
стали, оцинкованной горячим способом по стандарту UNI EN10327, и покрыт химически стойкой краской цвета RAL7035. Стандартная степень защиты - IP55. При использовании аксессуаров, шинопроводы можно устанавливать в специальных помещениях (например, в крытых автомобильных парковках).
Проводники имеют прямоугольное сечение с закругленными углами могут изготавливаться из следующих материалов:
– электролитическая медь ETP 99.9 UNI 564/65;
– алюминиевый сплав, гальванически покрытый по всей длине медью и цинком с помощью 5 различных электролитических процессов.
Проводники составляют изолированную конструкцию типа «сэндвич» и покрыты по всей длине двойным слоем полиэфирной пленки (общей толщиной 0,4 мм) класса огнестойкости В.
По дополнительному заказу возможно исполнение с изоляцией класса огнестойкости F (155°C). Все пластмассовые компоненты являются самозатухающими (класс V1 согласно UL94);
выдерживают стандартное испытание раскаленной нитью и обеспечивают необходимую огнестойкость. Изделия серии SCP не содержат галогенов.
Для облегчения хранения и ускорения монтажа элементы серии SCP: прямые, с компенсацией теплового расширения и др., поставляются с предварительно установленными на заводе соединениями типа «моноблок».
Электрический контакт в каждой фазе обеспечивается с помощью двух посеребренных медных пластин, изолированным красным термоусаживаемым материалом класса F. Соединение «моноблок» имеет болты со срывной головкой, которая
срывается при достижении необходимого усилия затяжки обычным гаечным ключом. Благодаря этому достигается необходимая надежность резьбовых соединений, что гарантирует безопасность на протяжении всего срока службы. Каждый
элемент с соединением «моноблок» подвергается заводским испытаниям, в ходе которых измеряется сопротивление изоляции между фазами и между фазами и землей при подаче напряжения 5000 В.
Основные особенности серии SCP
Прямые элементы:
Поставляются с предварительно установленным «моноблоком».
Передающие прямые элементы:
- стандартная длина: 3 м
- длина по заказу: от 1 до 3 м
Распределительные элементы с точками отвода:
- стандартная длина: 3, 2 и 1 м
- стандартные точки отвода, расположенные на расстоянии 850 мм друг от друга с обеих сторон шинопровода (кроме алюминиевых на 630 А и медных на 800 А)
Дополнительные элементы:
Поставляются с предварительно установленным «моноблоком».
Данные элементы позволяют удовлетворить требования для любого места установки.
Элемент с огнеоградительным барьером S120
Элементы со сменой положения нейтрали или фаз
Элементы с устройством компенсации теплового расширения

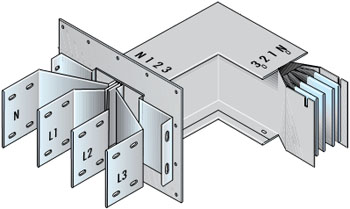

Элементы изменения направления:
Поставляются с предварительно установленным «моноблоком».
Обеспечивают любые изменения направления трассы, состоящей из стандартных и специальных элементов.
Углы
Двойные углы
Специальные Т-образные элементы
Отводные блоки:
Для подсоединения и запитывания электрических нагрузок..
Отводные блоки втычного типа на ток от 63 до 630 А (могут устанавливаться под напряжением)
- держателями предохранителей трех фаз;
- с держателем предохранителей и выключателемразъединителем;
- для установки автоматических выключателей DPX.
Отводные блоки болтового типа на ток от 63 до 630 А:
- с держателем предохранителей и выключателемразъединителем;
- для установки автоматических выключателей DPX
Универсальные элементы подачи питания:
Используются для подсоединения шинопроводов к щитам и трансформаторам.
Для подсоединения к шкафам Legrand XL3 и сухим трансформаторам Zucchini
Элементы крепления:
Используются для прикрепления шинопровода к конструкциям здания.
Опции для горизонтальных решений
Опции для вертикальных решений
Опции для специальных решений (сейсмоопасные районы, морские установки)
Передающие прямые элементы
Распределительные прямые элементы
Элементы компенсации теплового расширения
Огнеоградительные барьеры
Элементы изменения направления
Элементы подачи питания
Дополнительные элементы шинопровода
Блоки подачи питания
Отводные блоки болтового типа
Отводные блоки
Элементы крепления
Элементы изменения положения нейтрали или фаз
Элементы защиты

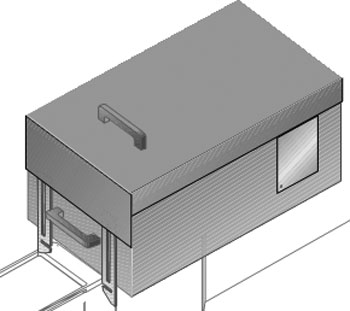

Элементы для присоединения к трансформаторам
Вертикальное поэтажное соединение
1. Используйте торцевой блок подачи питания RH (без моноблока).
При установке отводных блоков в правильном положении нейтральная шина располагается слева.
2. Используйте вертикальные кронштейны подвеса в количестве, зависящем от веса трассы.
На вертикальных линиях длиной менее 4-х метров поместите в основу трассы вертикальный кронштейн типа В , на более крупных линиях устанавливайте кронштейны типа А на каждые 300 кг веса трассы (включая отводные блоки).
3. Используйте стандартные кронштейны подвеса для крепления элементов через каждые 2 метра трассы.
4. Используйте прямые элементы с точками отвода для установки втычных отводных блоков.
5. Используйте огнепреградительный барьер S120 при прохождении через межэтажные перекрытия.
6. Отводной блок может быть установлен в место соединения двух прямых элементов или в точку отвода.
В обоих случаях он открывается вниз.
7. В конце трассы установите торцевую заглушку IP55.
Рекомендации по монтажу

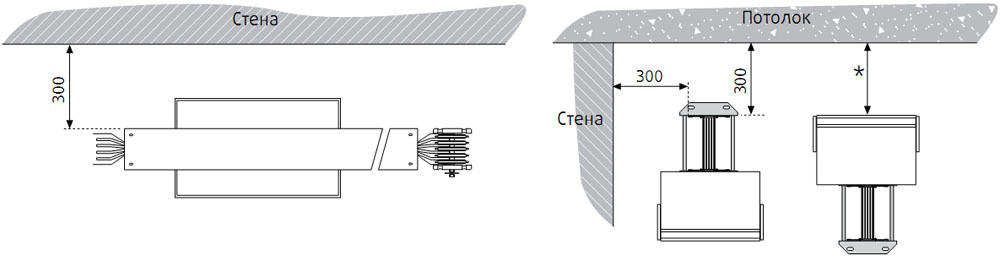

Минимальное расстояние от потолка (стены)
При установке отводных блоков минимальные расстояния будут зависеть от размеров этих блоков.
* Если отводной блок устанавливается сверху на шине, свободное расстояние должно позволять открывать его дверцу.
Минимальное расстояние между соседними трассами.
Минимальное расстояние между трассами, установленными друг над другом.
Указания по монтажу
Инструкция по монтажу наклеена на поверхность каждого элемента вблизи места соединения (рис. 1). Убедитесь, что присоединяемые контакты не загрязнены. Соедините два элемента, как показано на рисунке.
Убедитесь, что пластина заземления прямого элемента вставлена за передней пластиной соединения «моноблок». Установочный штифт «моноблока» должен войти в ответный паз пластины заземления. Перед тем, как полностью завернуть болт «моноблока», убедитесь, что расстояние между концами элементов составляет 270 мм (рис. 3).
Болт «моноблока» следует заворачивать, пока не сорвется первая головка (рис. 4). Болт «моноблока» имеет вторую головку, за которую его можно отвернуть для отсоединения элементов. Номинальное усилие затяжки составляет 85 Нм.
Установите крышки на соединение (рис. 5). Правильно выполненное соединение имеет степень защиты IP55 (рис. 6). Более подробная информация по данном вопросу содержится в руководстве по эксплуатации.
